在SMT行業中有很多種不同類型的，針對于PCB檢測的設備，例如有AOI、FAI、ICT、X-Ray。下面，我們就來簡單的介紹下SMT X-Ray設備有什么作用？其工作原理是什么。

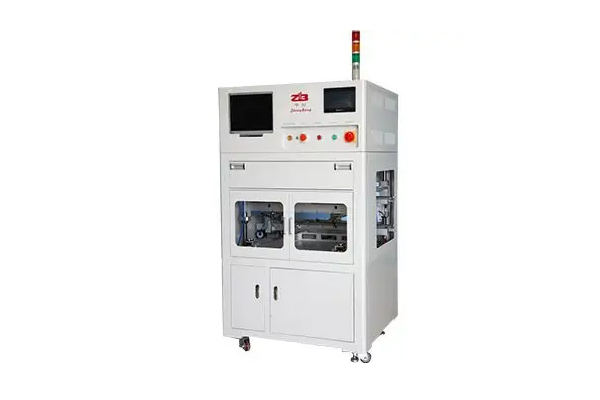

X-Ray檢測設備

什么是X-Ray？

X-Ray是X射線的意思，可以用于穿透性檢查，在醫學、產品質量（探傷）、安保、厚度測量、計量等檢測領域都有廣泛的應用。我們今天所講解的X-Ray，是一種用于SMT產線上對PCB印刷電路板進行檢測的設備，可以簡稱SMT X-Ray。

SMT X-Ray設備有什么作用？

SMT X-Ray可以對PCB板上電子元器件的虛焊、橋連、背立、焊料不足、氣孔、器件漏裝等進行檢查，也可以對非表面的隱藏缺陷進行檢查，例如對BGA、CSP、線路板內層走線斷裂、空氣孔、成型不良等進行檢查。

SMT X-Ray相對其他檢測設備獨有的優勢是什么？

X-Ray具有非常好的穿透性，配合其他相關硬件設備和軟件，可以將這種穿透性檢查在顯示器上進行放大，幫助人們通過畫面檢查出待測產品的內部缺陷，這是其他SMT檢測設備沒有的特性。

SMT X-Ray工作原理是什么？

X-Ray工作原理是：X-RAY設備在陰極電子和金屬靶向沖擊過程中突然減速，會使得能量發生轉換，會以X-RAY的形式釋放。當射線照射到PCB板時，會被吸收一部分，大部分射線的會穿透，不同密度的物質吸收的射線量不同，如此會顯示出不同的黑白圖像。

X-RAY檢測優點有哪些？

⑴、檢測精準度高。X射線波長短，能夠對極小的缺陷進行檢測，檢測準確度高。

⑵、檢測項目多，有自己的檢測特性，是部分用戶的剛需產品。

⑶、檢測時間短，通過射線檢測即在顯示上顯示出相關圖像。

⑷、一次檢測及可滿足雙面板或者多面板的檢測需求。

ICT檢測設備

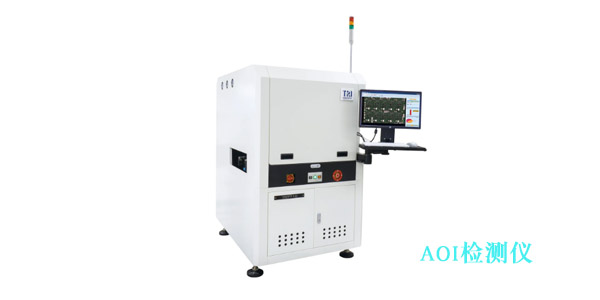

AOI檢測設備

X-RAY與ICT、AOI有什么區別？

它們之間的部分功能是有重合的，但X-RAY更注重內部探傷，以及部分飛針或者夾具無法到達的PCB檢測區域。關于ICT和AOI的區別，我們前面有介紹，大家可以去自行查看。

正如前文所說，X-Ray有自己獨特的特性，能夠解決部分用戶的痛點需求。一般來說使用X-RAY設備，也可以搭配使用AOI或者ICT、FAI進行使用。
