什么是全自動插件機？

全自動插件機是一種全自動運轉的能夠將有引腳或者是排針的電子元器件，準確的插入電路板導電通孔內的設備。

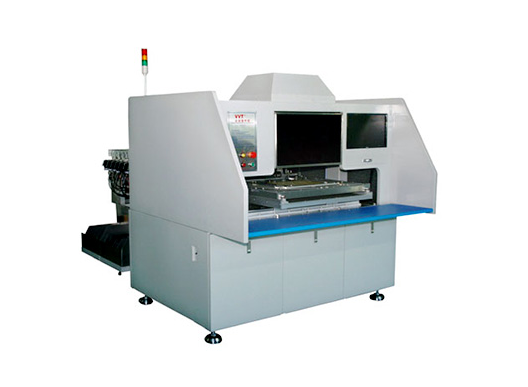

全自動插件機

插件式電路板生產線有哪些設備？

一般全自動插件機也屬于在線式設備，能夠與其他設備通過導軌鏈接，將插件式PCB板生產進行流水化生產。插件式電路板生產，是一種DIP封裝形式，這種封裝方式比較古老。插件式電路板生產線一般的設備有：

⑴、上板機：負責將空PCB板上傳到導軌上。

⑵、全自動插件機：負責將電子元器件插入PCB板上。

⑶、波峰焊：負責焊接好PCB板上的各種電子元器件。

⑷、AOI檢測儀：可以檢測類型DIP是否存在缺件、多件、破損、反向、偏移、歪斜、錯件、XY偏移等缺陷。

⑸、收板機：負責將制作好的PCBA板收集起來。

備注：插件式電路板生產線，不像SMT生產線一樣具有高度的自動化、智能化，通常在其生產過程中有人工參與。

全自動插件機有哪些特點？

①、高速?，F在的全自動插件機也和全自動貼片機一樣，具有高速插件的能力。

②、準確。不論是貼片機還是插件機，都會采用平臺式機械結構、CCD相機及軟件配套檢測，使得插件更準確。

③、供料方式多。設備可以配備多個高精度插件頭，有不同異型電子元器件供料方式。

④、穩定。全自動插件機的工作性能穩定。

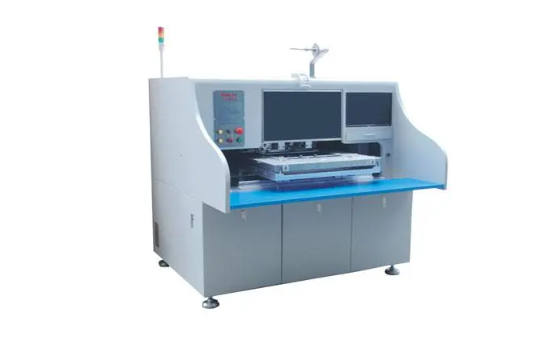

異型插件機

異型插件機適用元器件有哪些？

異型插件機可用于連接器、開關、按鈕、變壓器、端口、插座、插件電容、插件電阻、集成芯片等電子元器件的插件。

目前來說電容、電阻、電感等電子元器件都做成片狀了、而且變得更小了，使用SMT貼片機能夠快速貼裝。但是對于一些異型電子元器件，例如電源模塊、功能性的開關、連接器，有的仍需要使用全自動插件機，因此一些插件機慢慢的也被叫成異型插件機。
